VLBG万向旋转吊环：

VLBG万向旋转吊环属于德国路德（RUD）进口产品。VLBG型万向旋转吊环的错误操作入右图：

VLBG旋转吊环特点：

• VLBG吊环可360°旋转，并随拉伸方向自动调整，吊环可平放，任一方向工作

• 载荷均相同，表面为粉红色涂层。
• VLBG吊环使用通用螺栓和螺母-电磁裂纹检测

• 通用内外六角螺栓
• 表面处理：CORRUD-DT，这种表面处理比普通镀锌处理的防腐效果强至少20倍
• 外部螺纹长度"H"
• 螺栓与其他部分固定在一起，替换时必须选用相同质量等级的螺栓
• 螺栓顶部标识有:RUD，螺纹规格，质量等级
• 吊环必须垂直安装与工件平面上，且接合面需平整，接合需紧密

• 吊环必须调整至拉伸方向，并保持自由转动，避免与尖棱物体接触

• 须有专业人员进行操作，并请参阅使用说明
• 与吊具连接时，应保持吊具与吊环连接部位转动自如
• 应有专业人员定期进行安全检测。

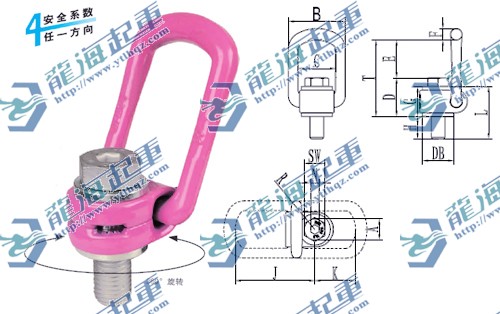

VLBG万向旋转吊环技术参数：

型号	WLL(t)	A	B	C	D	E	F	G	H	J	K	L	M	N	SW	R	T	DB	重量kg	扭矩 Nm
VLBG0.3tM8	0.3	30	54	34	35	40	10	29	11	75	45	40	8	5	13	32	75	24	0.3	30
VLBG 0.63t M10	0.63	30	54	34	36	39	10	29	16	75	45	45	10	6	17	32	75	24	0.32	60
VLBG1tM12	1	32	54	34	37	38	10	29	21	75	45	50	12	8	19	32	75	26	0.33	100
VLBG 1.2tM14	1.2	33	56	36	46	39	13.5	36	-	86	47	-	16	10	24	38	85	30	0.55	120
VLBG 1.5tM16	1.5	33	56	36	46	39	13.5	36	24	87	47	60	16	10	24	38	85	30	0.55	150
VLBG 2.0tM18	1.3	50	82	54	55	55	16.5	43	-	113	64	-	20	12	30	48	110	45	1.3	200
VLBG 2.5tM20	2.5	50	82	54	55	55	16.5	43	32	113	64	75	20	12	30	48	110	45	1.3	250
VLBG4tM24	4	50	82	54	58	66	18	43	37	130	78	80	24	14	36	48	125	45	1.5	400
VLBG4tM27	4	60	103	65	78	69	22.5	61	39	151	80	100	27	-	41	67	147	60	3.1	400
VLBG5tM30	5	60	103	65	80	67	22.5	61	49	151	80	110	30	17	46	67	147	60	3.1	500
VLBG7tM36	7	60	103	65	72	74	22.5	55	52	151	80	107	36	-	55	67	146	60	3.3	700
VLBG7tM36	8	77	122	82	100	97	26.5	77	63	205	110	140	36	22	55	85	197	70	5.8	800
VLBG 10tM42	10	77	122	82	103	94	26.5	77	73	205	110	150	42	24	65	85	197	70	6.4	1000
VLBG 15tM42	15	95	156	100	113	109	36	87	63	230	130	150	42	24	65	100	222	85	11.2	1500
VLBG 20tM48	20	95	156	100	117	105	36	87	73	230	130	160	48	27	75	100	222	95	11.6	2000
VLBG1t 1/2"-13UNC	1	2	54	34	38	37	10	29	22	75	45	51	1/2"	-	3/4"	32	75	26	0.33	100
VLBG 1.5t 5/8"-11UNC	1.5	33	56	36	47	38	13.5	36	24	87	47	60	5/8"	-	15/16"	38	85	30	0.55	150
VLBG 2.5t 3/4"-10UNC	2.5	50	82	54	56	54	16.5	43	28	113	64	71	3/4"	-	11/8"	48	110	45	1.3	250
VLBG 2.5t 7/8"-9UNC	2.5	50	82	54	58	52	16.5	43	27	113	64	70	7/8"	-	1 5/16"	48	110	45	1.3	300
VLBG 4t1"-8UNC	4	50	82	54	61	64	16.5	43	41	130	78	84	1"	-	11/2"	48	125	45	1.5	400
VLBG5t 1 1/4"-7UNC	5	60	103	65	80	64	22.5	61	41	151	80	102	1 1/4"	-	1 7/8"	67	147	60	3.3	500

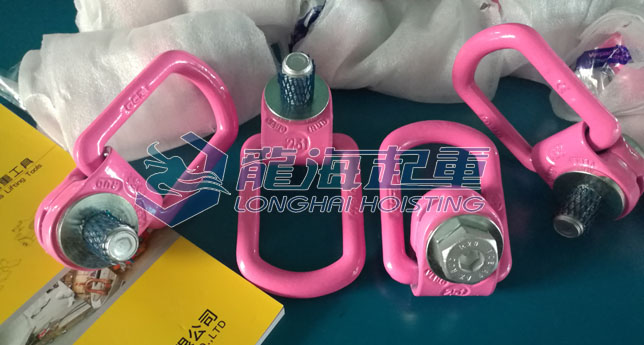

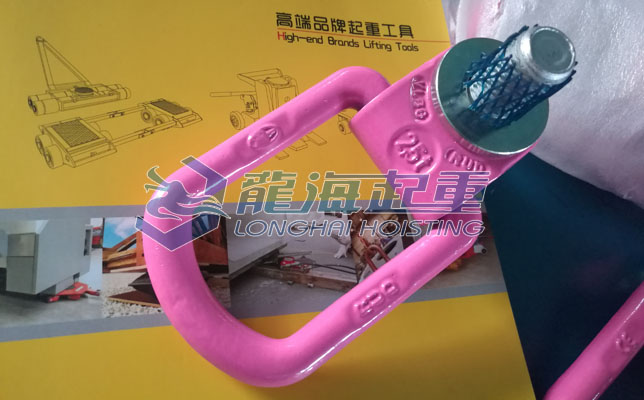

VLBG万向旋转吊环实物图：

VLBG万向旋转吊环视频：

保质承诺

   VLBG万向旋转吊环属于进口品牌，产品保质周期为12个月，在正常使用情况下保质期内出现任何质量问题免费调换，非质量问题收费维修。
