日本世霸SUPER GVC-E横吊钢板夹具介绍：

自由型吊环和弧形垫板保持稳定的横向（水平）加钳状态。

即使在卸载状态下，弹簧加载的紧固锁定机构也能确保夹具牢固地夹紧。

吊上荷重，成比例的增强钢板夹具夹紧力

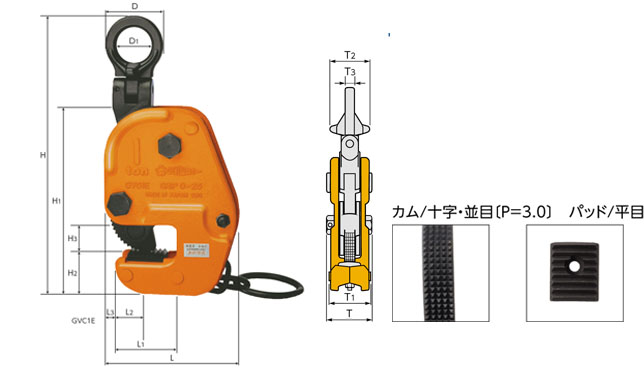

日本世霸SUPER GVC-E横吊钢板夹具尺寸：

日本世霸SUPER GVC-E横吊钢板夹具参数：

型号	容量 TON	尺寸范围 mm	质量 kg	尺寸mm
				Hmax	h1	h2	h3	L	φ1	φ2	φ3	T	T1	T2	t	D1	D2
GVC0.35E	0.35	0~16	1.7	191	120	26	19	87	6	42	21	51	41	39	8	26	45
GVC0.5E	0.5	0~20	2.6	229	145	34	23	103	6	47	20	55	45	45	10	30	52
GVC1E	1	0~25	4.5	276	183	40	28	130	10	62	26	64	52	53	12	35	60
GVC2E	2	5~35	9	343	222	50	38	163	12	70	27	79	63	67	14	45	76

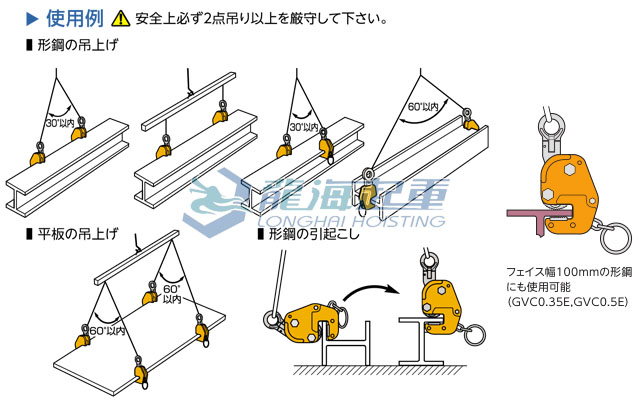

日本世霸SUPER GVC-E横吊钢板夹具应用：

适用于结构钢（H型、I型、T型、L型钢等）和扁钢板的水平吊装，面宽100mm的I形钢也可使用

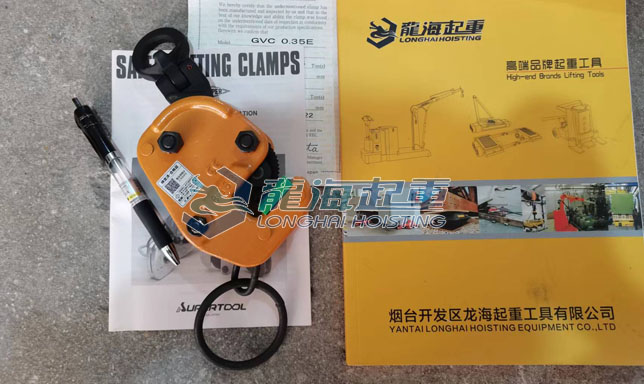

日本世霸SUPER GVC-E横吊钢板夹具实物：

下图为GVC0.35E横吊钢板夹具实物展示，我公司也可提供原厂配件

品牌承诺

世霸SUPER GVC-E横吊钢板夹具为日本进口产品，保质12个月，凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。

日本世霸SUPER GVC-EN横吊钢板夹具介绍：

凸轮垫有一个十字细网，可减少工件上的划痕；

结构钢（H型、I型、T型、L型钢等）和扁钢板的水平吊装夹具；

弹簧紧固锁定机构确保夹具即使在空载条件下也能牢固夹紧。

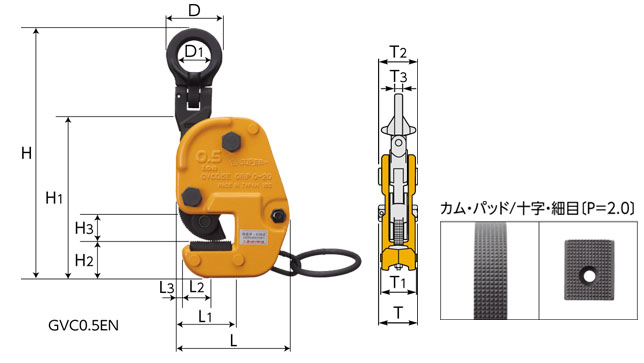

日本世霸SUPER GVC-EN横吊钢板夹具尺寸：

型号	L(MAX)	H	h1	h2	h3	B	b1	b2	D1	D2	T1	T2	T3	t
SVC 0.3EN	176	110	57	48	30	100	25	19	26	45	50	36	39	8
SVC 0.5EN	204	125	67	53	34	110	28	22	30	52	55.5	40	45	10
SVC 1EN	257	160	80	60	38	130	35	29	35	60	67.5	48	53	12

日本世霸SUPER GVC-EN横吊钢板夹具参数：

型号	载荷kg	开口范围mm	自重kg
SVC 0.3EN	0.3	0~16	1.6
SVC 0.5EN	0.5	0~19	2.1
SVC 1EN	1	0~25	3.7

品牌承诺

世霸SUPER GVC-EN横吊钢板夹具为日本进口产品，保质12个月，凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。
