  产品展示【吊装工具】高强度卸扣Crosby楔形接头


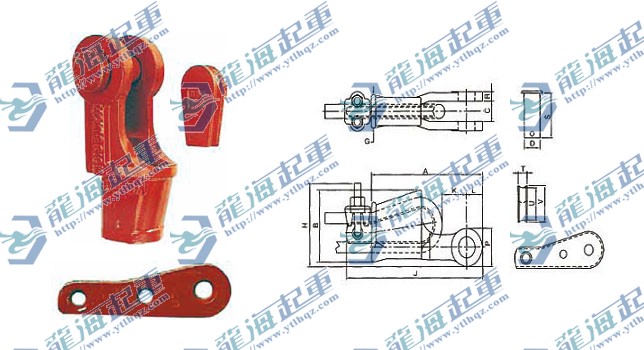

US-422T楔形接头Crosby


US-422T多用途楔形接头


US-422T楔形接头Crosby:

  • • US-422T大多数尺寸目前都采用"TERMINATOR"™ 设计。套件为铸钢。
  • • 根据目录中提供的 XXIP 钢丝绳强度,楔形套端紧固件可达到 80% 的额定功效。
  • • 每块楔板上都灌铸钢丝绳套的型号以及与该楔板相称的钢丝绳尺寸。
  • • 每个钢丝绳套上都灌铸名称“McKissick”、“Crosby”或“CG”,以及该钢丝绳套的型号和适用钢丝绳的范围。
  • • 无需改动楔板,就可以让每个钢丝绳套与各种尺寸的钢丝绳相称(务必按照钢丝绳的尺寸使用适当的楔板)。
  • • 锻制单向安装承重销。
  • • US-422 楔形套含锤垫(唇边),有助于适当固定紧固件。
  • • Crosby 产品达到甚至超出所有 ASME B30.26 要求,包括标识、柔韧度、设计系数、试验负荷以及温度要求。重要的是, Crosby 产品达到 ASME B30.26 未涉及到的有关疲劳寿命、抗冲击性能和材料追踪能力在内的其他关键性能要求。
  • • UWO-422 楔板只能与 US-422 楔形套件配套使用。

US-422T楔形接头技术参数表:

型号 钢丝绳尺寸
(mm)
US-422T
货号
单重
(kg)
仅楔板
货号*
单重
(kg)
各部分尺寸(mm)
A B C D G H J K L P R S T U V
US4T 10 1044300 2.09 1047310 0.27 173 90.2 25.4 25.4 41.4 71.4 214 35.1 26.9 49.3 12.7 64.3 11.2 48.5 54.4
US4T 11 1044309 2.09 1047301 0.27 173 90.2 25.4 25.4 41.4 71.4 222 27.4 26.9 49.3 12.7 64.3 13.5 44.7 47.8
US4T 1 1044318 2.09 1047329 0.27 173 90.2 25.4 25.4 41.4 71.4 222 25.9 26.9 49.3 12.7 64.3 13.5 44.7 47.8
US5T 13 1044327 3.86 1047338 0.45 233 107 35.8 31.8 54.1 84.1 284 46.7 38.1 76.2 16 82.6 19.1 48.8 54.9
US5T 14 1044336 3.86 1047327 0.45 233 107 35.8 31.8 54.1 84.1 291 61 38.1 76.2 16 82.6 17.5 50.8 55.4
US5T 16 1044345 3.86 1047356 0.45 233 107 35.8 31.8 54.1 84.1 291 59.4 38.1 76.2 16 82.6 17.5 50.8 55.4
US6T 16 1044354 4.26 1047365 0.64 240 119 38.1 31.8 56.9 92.2 303 63 38.1 76.2 14.2 82.6 22.4 60.5 69.9
US6T 19 1044362 4.26 1047374 0.64 240 119 38.1 31.8 56.9 92.2 300 51.6 38.1 76.2 14.2 82.6 22.4 54.1 66.8
US8AT 16 1044372 9 1047383 1.9 269 144 46 41.4 60.5 140 335 48.5 38.9 73.2 19.1 105 17.5 82.8 88.9
US8AT 19 1044381 9.3 1047392 2.2 269 144 46 41.4 60.5 148 344 60.5 38.9 73.2 19.1 105 19.8 79.2 85.9
US7+ 22 1038580 7.48 10466674 1.18 286 130 33.3 31.8 68.3 - - 65 41.4 82.8 16.8 82.6 26.9 53.8 65
US7* 25 1038589 7.48 1046683 1.18 286 130 33.3 31.8 68.3 - - 65 41.4 82.8 16.8 82.6 26.9 47.8 60.5
US8T 22 1044404 14.3 1047425U 3.4 324 177 46 41.4 77.7 183 407 72.9 41.9 79.2 19.1 105 22.4 98.6 106
US8T 25 1044417 14.7 1047431 3.9 324 177 46 41.4 77.7 186 417 58.9 41.9 79.2 19.1 105 26.2 95.5 103
US10T 28 1044426 25.1 1047440 5.7 405 219 46 41.4 90.7 232 501 82.8 55.6 111 19.1 105 27.7 121 128
US10T 32 1044435 26.3 1047459 6.8 405 219 46 41.4 90.7 239 514 71.9 55.6 111 19.1 105 30.2 117 125
US11T 28 1044444 27.5 1047468 5.7 415 222 66.5 63.5 90.4 232 507 85.6 59.4 114 26.9 156 27.7 121 129
US11T 32 1044453 29.4 1047477 6.8 415 222 66.5 63.5 90.4 239 520 74.7 59.4 114 26.9 156 30.2 117 125





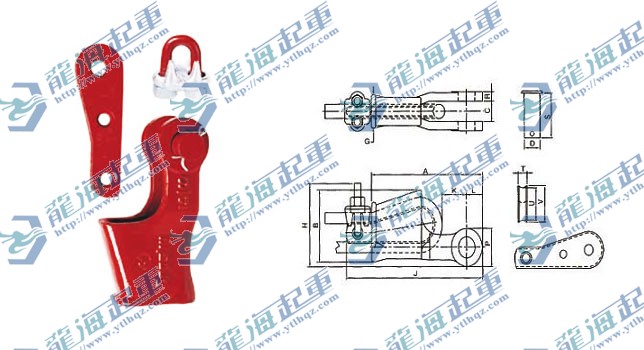

S-421T楔形接头Crosby


S-421T美标楔形接头


S-421T楔形接头

  • 采用标准 Crosby 楔形接头Red-U-Bolt® 钢丝绳卡头。
  • 既符合联邦规范 RR-S-550D C 型号性能要求(订约方要求的供货除外),也符合 EN13411-6:2003 性能要求。
  • S-421T楔形接头的套件为铸钢。
  • 根据目录中提供的 XXIP 钢丝绳强度,楔形套端紧固件可达到 80% 的额定功效。
  • 单独经过磁粉探伤检验。
  • 楔板与钢丝绳套可通过销孔以及钳口与敞口模锻套和镀锌套配套使用。
  • 将钢丝绳尾端或“绳节”固定在楔板上,从而避免松动或“冲出”楔板。
  • 无法额外使用钢丝绳,安装简便。• 钢丝绳尾通过卡头底座和楔板来固定,不会变形,且可反复使用。
  • 可配装螺栓、螺母以及开口销。
  • Crosby 产品达到甚至超出所有 ASME B30.26 要求,包括标识、柔韧度、设计系数、试验负荷以及温度要求。重要的是, Crosby 产品达到 ASME B30.26 未涉及到的有关疲劳寿命、抗冲击性能以及材料追踪能力在内的其他关键性能要求

S-421T楔形接头技术参数表:

钢丝绳直径
(mm.)
S-421T
货号
单重
(kg.)
S-421TW
货号
仅楔板
仅楔板
单重
(kg)
备选的G-4082
螺栓、螺母和开口销
          G-4082
货号
G-4082
单重(kg.)
9-10 1035000 1.44 1035555 0.23 1092227 0.17
11-13 1035009 2.79 1035564 0.48 1092236 0.31
14-16 1035018 4.4 1035573 0.81 1092254 0.52
18-19 1035027 6.58 1035582 1.18 1092281 0.86
20-22 1035036 9.75 1035591 1.82 1092307 1.46
24-26 1035045 13.9 1035600 2.44 1092325 2.44
28 1035054 20.5 1035609 3.56 1092343 3.4
30-32 1035063 29.4 1035618 4.8 1092372 4.7

保质承诺

   Crosby(科索比)S-421T楔形接头,楔形套属于原装进口产品凡在我公司采购的此产品遇到仿货、假货,我公司将以货值百倍赔偿。
